AF(VSSJA)型法兰式松套伸缩接头
性能特点 法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、pac管、abs管等连接。 安装说明 法…
“与您相遇,绝非偶然”,非常感谢您能在互联网浩瀚的信息中点击进入“亚丰”官方网站,如果能为您提供【AF(VSSJA)型法兰式松套伸缩接头】方面的技术服务,将是亚丰人的荣幸!接下来您将看到的是亚丰AF(VSSJA)型法兰式松套伸缩接头技术为您准备的AF(VSSJA)型法兰式松套伸缩接头的技术信息,希望对您的选择能有帮助!
AF(VSSJA)型法兰式松套伸缩接头性能特点
法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。
安装说明
法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。

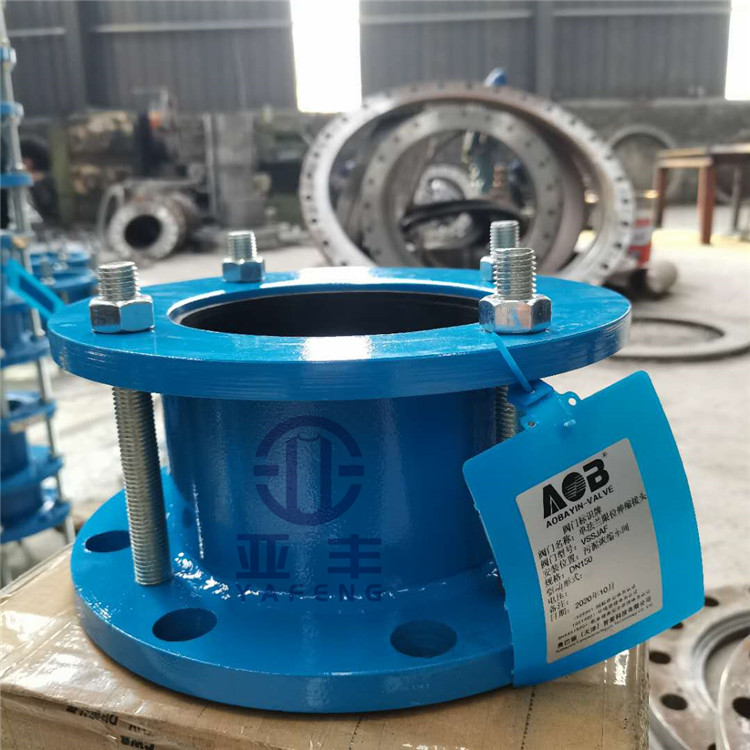

AF(VSSJA)型法兰式松套伸缩接头实拍
AF(VSSJA)型法兰式松套伸缩接头技术参数
公称通径DN |
管子插入长度Lo |
伸缩量8(mm) |
可挠量 |
偏心量(mm) |
65-250 |
65 |
±25 |
2 |
2 |
300-700 |
80 |
±32.5 |
3 |
|
800-3000 |
130 |
±65 |
4 |
|
3200-4000 |
140 |
±70 |
5 |
公称 |
管子 |
长度 |
0.25Mpa |
法兰连接尺寸 |
1.OMpa |
|||||||
L1 |
L |
D |
K |
n-do |
D |
K |
n-do |
D |
K |
n-do |
||
65 |
76 |
105 |
118 |
160 |
130 |
4-¢14 |
160 |
130 |
4-¢14 |
185 |
145 |
4-¢18 |
80 |
89 |
190 |
150 |
4-¢18 |
190 |
150 |
4-¢18 |
200 |
160 |
8-¢18 |
||
1OO |
108 |
123 |
210 |
170 |
210 |
170 |
220 |
180 |
||||
114 |
||||||||||||
125 |
133 |
240 |
200 |
8-¢18 |
240 |
200 |
8-¢18 |
250 |
21O |
|||
140 |
||||||||||||
150 |
159 |
265 |
225 |
265 |
225 |
285 |
240 |
8-¢23 |
||||
168 |
||||||||||||
200 |
219 |
320 |
280 |
320 |
280 |
340 |
295 |
|||||
250 |
273 |
130 |
375 |
335 |
12-¢23 |
375 |
335 |
12-618 |
395 |
350 |
12-¢23 |
|
300 |
325 |
130 |
160 |
440 |
395 |
12-¢18 |
440 |
395 |
12-¢22 |
445 |
400 |
|
350 |
355 |
490 |
445 |
490 |
445 |
505 |
460 |
16-¢22 |
||||
377 |
||||||||||||
400 |
406 |
540 |
495 |
16-¢23 |
540 |
495 |
16-¢22 |
565 |
515 |
16-¢27 |
||
426 |
||||||||||||
450 |
457 |
595 |
550 |
595 |
550 |
16-¢22 |
615 |
565 |
20-¢26 |
|||
480 |
||||||||||||
500 |
508 |
645 |
600 |
20-¢23 |
645 |
600 |
20-¢22 |
670 |
620 |
|||
530 |
||||||||||||
600 |
610 |
755 |
705 |
20-¢27 |
755 |
705 |
20-¢26 |
780 |
725 |
20-¢30 |
||
630 |
||||||||||||
700 |
720 |
860 |
810 |
24-¢27 |
860 |
810 |
24-¢26 |
895 |
840 |
24-¢30 |
||
800 |
820 |
220 |
255 |
975 |
920 |
24-¢30 |
975 |
920 |
24-¢30 |
1015 |
950 |
24-¢33 |
900 |
920 |
1075 |
1020 |
1075 |
1020 |
1115 |
1015 |
28-¢33 |
||||
1000 |
1020 |
1175 |
1120 |
28-¢30 |
1175 |
1120 |
28-¢30 |
1230 |
1160 |
28-¢36 |
||
1200 |
1220 |
1375 |
1320 |
32-¢30 |
1405 |
1340 |
32-¢33 |
1455 |
1380 |
32-¢39 |
||
1400 |
1420 |
270 |
1575 |
1520 |
36-¢30 |
1630 |
1560 |
36-¢36 |
1675 |
1590 |
36-¢42 |
|
1600 |
1620 |
1790 |
1730 |
40-¢30 |
1830 |
1760 |
40-¢36 |
1915 |
1820 |
40-¢48 |
||
1800 |
1820 |
1990 |
1930 |
44-¢30 |
2045 |
1970 |
44-¢40 |
2115 |
2020 |
44-¢48 |
||
2000 |
2020 |
2190 |
2130 |
48-¢30 |
2265 |
2180 |
48-¢42 |
2325 |
2230 |
48-¢48 |
||
2200 |
2220 |
275 |
2405 |
2340 |
52-¢33 |
2475 |
2390 |
52-¢42 |
2550 |
2440 |
52-¢56 |
|
2400 |
2420 |
2605 |
2540 |
56-¢33 |
2685 |
2600 |
56-¢42 |
2760 |
2650 |
56-¢56 |
||
2600 |
2620 |
240 |
300 |
2805 |
2740 |
60-¢33 |
2905 |
2810 |
60-¢48 |
2960 |
2850 |
60-¢56 |
2800 |
2820 |
3030 |
2960 |
64-¢36 |
3115 |
3020 |
64-¢48 |
3180 |
3070 |
64-¢56 |
||
3000 |
3020 |
3230 |
3160 |
68-¢36 |
3315 |
3220 |
68-¢48 |
3405 |
3290 |
68-¢60 |
||
3200 |
3220 |
3430 |
3360 |
72-¢36 |
3525 |
3430 |
72-¢48 |
- |
- |
- |
||
3400 |
3420 |
3630 |
3560 |
76-¢36 |
3735 |
3640 |
76-¢48 |
- |
- |
- |
||
3600 |
3620 |
3840 |
3770 |
80-¢36 |
3970 |
3860 |
80-¢56 |
- |
- |
- |
||
3800 |
3820 |
4045 |
3970 |
80-¢40 |
- |
- |
- |
- |
- |
- |
||
4000 |
4020 |
4245 |
4170 |
84-¢40 |
- |
- |
- |
- |
- |
- |
公称尺寸 |
管子外径 |
长度 |
法兰连接尺寸 |
|||||||||
1.6Mpa |
2.5Mpa |
4.0Mpa |
||||||||||
L1 |
L |
D |
K |
n-do |
D |
K |
n-d0 |
D |
K |
11-do |
||
65 |
76 |
105 |
118 |
185 |
145 |
4-¢18 |
185 |
145 |
8-¢18 |
185 |
145 |
8-¢18 |
80 |
89 |
200 |
160 |
8-¢18 |
200 |
160 |
200 |
160 |
||||
100 |
108 |
123 |
220 |
180 |
235 |
190 |
8-¢22 |
235 |
190 |
8-¢22 |
||
114 |
||||||||||||
125 |
133 |
250 |
21O |
270 |
220 |
8-¢26 |
270 |
220 |
8-¢26 |
|||
140 |
||||||||||||
150 |
159 |
285 |
240 |
8-¢23 |
300 |
250 |
300 |
250 |
||||
168 |
||||||||||||
200 |
219 |
340 |
295 |
12-¢23 |
360 |
310 |
12-¢26 |
375 |
320 |
12-¢30 |
||
250 |
273 |
130 |
405 |
355 |
12-¢27 |
425 |
370 |
12-¢30 |
450 |
385 |
12-¢33 |
|
300 |
325 |
130 |
160 |
460 |
41O |
485 |
430 |
16-¢30 |
515 |
450 |
16-¢33 |
|
350 |
355 |
520 |
470 |
16-¢26 |
555 |
490 |
16-¢33 |
580 |
510 |
16-¢36 |
||
377 |
||||||||||||
400 |
406 |
580 |
525 |
16-¢030 |
620 |
550 |
16-¢36 |
660 |
585 |
16-¢40 |
||
426 |
||||||||||||
450 |
457 |
640 |
585 |
20-¢30 |
670 |
600 |
20-¢36 |
685 |
610 |
20-¢40 |
||
480 |
||||||||||||
500 |
508 |
715 |
650 |
20-¢33 |
730 |
660 |
20-¢36 |
755 |
670 |
20-¢42 |
||
530 |
||||||||||||
600 |
610 |
840 |
770 |
20-¢36 |
845 |
770 |
20-¢40 |
890 |
795 |
20-¢48 |
||
630 |
910 |
|||||||||||
700 |
720 |
1025 |
840 |
24-¢36 |
960 |
875 |
24-¢42 |
- |
- |
- |
||
800 |
820 |
220 |
255 |
1125 |
950 |
24-¢39 |
1085 |
990 |
24-¢48 |
- |
- |
- |
900 |
920 |
1255 |
1050 |
28-¢39 |
1185 |
1090 |
24-¢48 |
- |
- |
- |
||
1000 |
1020 |
1485 |
1170 |
28-¢42 |
1320 |
1210 |
28-¢56 |
- |
- |
- |
||
1200 |
1220 |
1675 |
1390 |
32-¢48 |
1530 |
1420 |
32-¢56 |
- |
- |
- |
||
1400 |
1420 |
275 |
1930 |
1590 |
36-¢48 |
1755 |
1640 |
36-¢62 |
- |
- |
- |
|
1600 |
1620 |
2130 |
1820 |
40-¢56 |
1975 |
1860 |
40-cp62 |
- |
- |
- |
||
1800 |
1820 |
2345 |
2020 |
44-¢56 |
2195 |
2070 |
44-¢70 |
- |
- |
- |
||
2000 |
2020 |
|
2230 |
48-¢62 |
2425 |
2500 |
48-¢70 |
- |
- |
- |
AF(VSSJA)型法兰式松套伸缩接头服务
售前服务:
产品介绍,技术交流,特殊产品设计,疑难解答。
售中服务:
1、守信合同,保证及时供货,随时保持与客户联系
2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务:
1、亚丰产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高亚丰的产品质量与服务质量。
订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:结构长度,连接形式,公称直径、全通径、缩径、管道尺寸,用介质及温度、压力范围,实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
